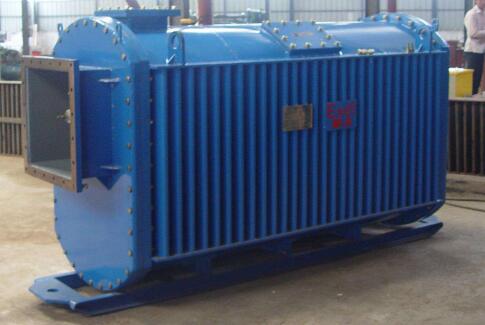

礦用變壓器適用于礦井下中央變電所﹑井底車場﹑總進風道和主要進風道，雖有瓦斯和煤塵,但濃度較低無**危險的場所。也適用于隧道比較潮濕的環境中。高壓線圈有額定電壓及±5%的分接電壓，利用分接開關變換電壓，變換電壓時必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換分接。變壓器箱底均裝有小車支架，在支架上備有安裝孔，可供礦井需要加裝礦車滾輪。變壓器低壓側允許“Y”形接成690伏供電，也可改接成“△”形接成400伏供電，在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。

　　工作條件

　　1.海拔高度不超過2000m,環境大氣壓力80～110KPa;

　　2.周圍環境溫度為-5℃～+40℃,

　　3.周圍空氣相對溫度不大于95%(+25℃時);

　　4.在有甲烷爆炸性混合物及煤塵爆炸危險的環境中;

　　5.在無破壞絕緣的氣體或蒸汽的環境中;

　　6.在無顯著搖晃和沖擊振動的地方;

　　7.與水平面的安裝斜度不起過15°;

　　8.能防止滴水的地方;

　　9.安裝類別:Ⅲ類;

　　10.污染等級:3級。

　　結構特征

　　礦用變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗;箱蓋與箱沿之間的接觸面符合隔爆要求;箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能;

　　礦用變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及660V 1140v，或220V、133V及127V(參看銘牌數據)。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。

　　在箱殼內面有接地用的螺栓，箱殼拖架上也焊有接地螺栓，均應妥為接地。

　　箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放。

　　■安裝方法

　　1、將變壓器輸入端接到相應的電源電壓上例：(380V)，將變壓器輸出端例：(660V)接到所需使用設備的電源輸入端上。

　　2、合上電源即可正常使用。

　　■注意事項

　　◆購買前，先估算好您所用的電器總?cè)萘浚⑦x用足夠容量的變壓器，確保瞬間啟動時不燒壞變壓器。

　　◆本變壓器嚴格按有關標準設計生產。當您使用多繞組(多控制電壓)的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。

　　◆安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。

　　◆通電工作后，變壓器鐵芯和線圈將發熱(但溫升不超過80℃)屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。

　　◆在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。

　　使用環境：礦井下雖有煤塵、瓦斯但無**危險的場所,無強烈顛簸震動以及于垂直面傾斜度不超過35°的環境中

　　正常環境使用條件：海拔不超過1000m。環境溫度更高+40℃，更低-25℃,年平均溫度+20℃

　　特殊環境使用條件：海拔超過1000m。環境溫度更高+40℃，更低-45℃。(若與上述條件不符時,訂貨時詳細說明,可按相應標準的有關規定，作適當?shù)恼{(diào)整)

　　產品執行標準

　　GB1094.1~2-1996電力變壓器

　　GB1094.3.5-2003電力變壓器

　　GB1094.4-2005電力變壓器

　　JB3955-2006礦用一般型電力變壓器

　　GB12173-2008礦用一般型電氣設備

　　GB/T6451-2008三相油浸式電力變壓器技術參數和要求
