KBSG-1250KVA隔爆型礦用變壓器

來源:光大油浸式變壓器廠 時間:2019-05-30 次數:384365

我公司多年來采用優質材料和先進的工藝技術專業生產10KVA到2000KVA之間,KBSG-1250KVA隔爆型礦用變壓器,是我公司參照西門子公司同類產品*新研制開發數控系統用變壓器,尤其10KVA—2000KVA之間的KBSG-1250KVA隔爆型礦用變壓器,它們的外形和安裝尺寸已經標準化,與西門子4AP系列通用,產品符合VDE0550、IEC439、JB5555、GB226等國標、標準。

  我公司多年來采用優質材料和先進的工藝技術專業生產10KVA到2000KVA之間,KBSG-1250KVA隔爆型礦用變壓器,是我公司參照西門子公司同類產品*新研制開發數控系統用變壓器,尤其10KVA—2000KVA之間的KBSG-1250KVA隔爆型礦用變壓器,它們的外形和安裝尺寸已經標準化,與西門子4AP系列通用,產品符合VDE0550、IEC439、JB5555、GB226等國標、標準。KBSG-1250KVA隔爆型礦用變壓器廣泛適用于交流50—60Hz,,輸入、輸出電壓不超過2000V的各種三相供電場合。產品的各種輸入、輸出的電壓高低、聯接組別、調節抽頭的多少及位置(一般為+5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等,均可根據用戶的要求進行精心的設計與制造。

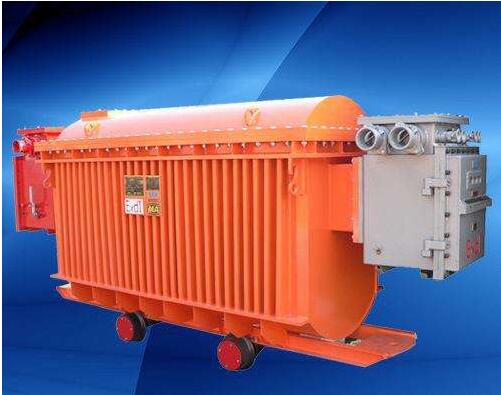

KBSG-1250KVA隔爆型礦用變壓器

  產品具體信息:

  1.規格型號: TSG-1000KVA

  2.冷卻方式:干式

  3.頻率特性:低頻

  4.頻率:50/60HZ

  5.電源相數:三相

  6.鐵心形狀:E形

  7.繞組數目:雙繞組

  8.防潮方式:開放式

  9.外形結構:立式

  10.冷卻方式:自然風冷

  11.電壓比:(以下的常規電壓有現貨,特殊電壓可以訂做)

  1140v/127v690v460v

  12.效率:≥95%

  13.溫升:<60

  14.波形畸變:<0.1%

  15.高壓測試:2500V,1分鐘無擊穿

  16.絕緣電阻:繞阻對地絕緣電阻≥500M歐

  17.初級對次級絕緣電阻≥500M歐

  18.KBSG-1250KVA隔爆型礦用變壓器是本廠在參照國際同類產品,結合我國國情的基礎上研制生產 的新一代節能型電力變壓器,從25VA到100KVA之間,符合IEC439、GB5226等國際、標準,繞組采用脫胎整列繞制方法;變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級,產品性能達到國內外先進水平。單相干式控制變壓器廣泛適用于交流50Hz至60Hz,電壓1000V以下的電路中,廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置,照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等,均可根據用戶的要求進行精心的設計。

  工作條件

  (1)海拔高度不超過2000米;

  (2)周圍介質溫度不高于+40℃,不低于-20℃;

  (3)周圍空氣的相對濕度不大于95%(+25℃時);

  (4)在無強烈顛波振動以及垂直華傾斜度不超過15度的地方;

  (5)在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中;

  (6)可用于有甲烷和煤塵瓦斯危險的礦井中;

  (7)能防止水和液體浸入的地方。

  四、結構概述

  綜合裝置的隔爆外殼為圓筒形,具有凸出的底和蓋。殼蓋與殼身采用轉蓋止口結構。殼上部有一接線箱作為引進出電纜用。外殼右側裝有操作隔離開關的手柄、啟動及停止接扭和檢驗短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置,保證當隔離開關閉合時,殼蓋打開時,隔離開關不能閉合。殼蓋上方有一透視鏡,可以從外面觀察狀態指示燈。主變壓與機殼的連接采用滑道結構,檢修方便。

  主要元件的作用:

  1、隔離開關1K:正常情況下僅作隔離電源之用,不允許帶負荷操作。在故障狀態下,可分斷主變壓器的6倍額定電流3次。

  2、一次熔斷器1RD、2RD:對主變壓器作短路保護。

  3、二次熔斷器3RD、4RD:127V系統后備保護。

  4、控制電路熔斷器5RD:保護控制變壓器。

  5、交流接觸器CKJ用于控制127V信號系統負荷的通斷。

  6、電流互感器LHZb、LHZc用于照明系統保護取樣。

  7、電流互感器LHxb用于127V信號系統短路保護信號的取樣。

  8、主變壓器ZB:127V動力電源。

  9、控制變壓器KB:綜合裝置保護系統的低壓電源。

  10、電子線路插件:由保護電子元件組成,用于實現裝置各保護功能。

  11、控制試驗按鈕QA、TA:用于控制負荷的接入和分斷及試驗保護功能是否正常。

  12、發光二極管LED1~6:用于正常工作及故障狀態指示。

  13、直流繼電器J:作為保護電路終端執行元件。

  主要參數:

技術參數

產品型號

ZBZ-2.5/660(380)M

ZBZ-4.0/660(380)M

額定容量kVA

2.5

4.0

主變壓器參數

接線方式

Y/△

△/△

Y/△

△/△

額定電壓V

660/133

380/133

660/133

380/133

額定電流A

2.2/10.9

3.8/10.9

3.5/17.4

6.1/17.4



漏電保護

漏電電阻整定值 kΩ

2.0~2.5

漏電閉鎖電子整定值kΩ

3~4

漏電保護動作時間s

≤0.25

短路保護動作時間

照明S

≤0.15

信號S

≤0.4
